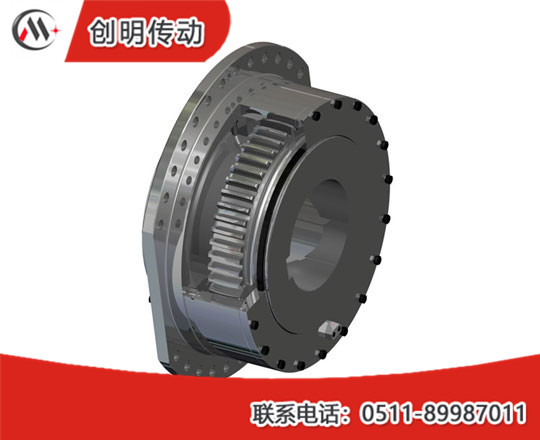

卷筒聯軸器由帶鼓形齒的外齒軸套、帶聯接法蘭和內齒圈的外套、帶外球面的承載環、端蓋和密封圈等組成，并設有定位磨損指針、潤滑油孔和通氣孔等。卷筒聯軸器的內、外齒嚙合在油浴中工作,通過內外端蓋、密封圈防止?jié)櫥孤?。卷筒用齒輪聯軸器由內齒圈、外齒軸套及兩側端蓋等件組成。主要用于起重設備中起升機構的減速器輸出軸與鋼絲繩卷筒的連接,也可用于其它類似的既傳遞轉矩又承受徑向載荷的機械設備。

  WZL卷筒聯軸器由帶鼓形齒的外齒輪軸套,帶連接法蘭盤和內齒輪的外衣,帶外曲面的安裝環軸承端蓋和橡膠密封圈等構成,并配有精準定位損壞表針,潤滑脂孔和通氣口等。球餃?zhǔn)骄硗猜?lián)軸器在組裝時,先將后蓋板和密封性陷阱在外面齒輪軸套的減速機側，隨后將外齒輪軸套加溫后套裝在減速機的輸入輸出軸上。

  對減速器輸出軸與卷筒軸的軸向間隙進行補償，避免因加工誤差或溫度變化導致卷筒支座軸承承受附加軸向力提高軸承的承載力，同時，定位球與球鉸套為球面間隙配合，可實現聯軸器的多維度旋轉調整，從而對減速器輸出軸與卷筒軸的軸線偏斜進行補償，增大聯軸器的承載能力，延長使用壽命。

   在石油精煉設備中各種類型的卷筒聯軸器通常用于旋轉設備，例如提供動力的泵和風扇。它們的作用是將軸連接在一起，使兩個軸旋轉并傳遞扭矩。同時，它還起到安全保護的作用。根據連接的兩軸的相對位置及其變化，聯軸器可分為固定式和移動式。兩軸的同心度不可能保證，但要保證軸向、徑向、角度或綜合偏移在一定限度內，所以好的對中技術尤為重要。
